| Modelo |
GA-H87-D3H
|
| Padrão |
ATX |
| Processador |
Suporta processadores 5a e 4a Geração Intel® Core™, e processadores Intel® Pentium® e Celeron® para o soquete LGA1150
|
| Chipset |
Intel® Z97 Express
|
| Memória |
Suporta quatro memórias DDR3 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/
3100*/3200*/3300*(*OC) MHz DRAM, 32GB Max
Arquitetura de memória de canal duplo;
Suporta Intel® Extreme Memory Profile (XMP) ;
Suporta memória não-ECC, unbuffered ;
|
| Slots |
3 slots PCIe 3.0 x16, (suporta modos x16, x8/x8, x8/x4/x4)
4 slots PCIe 2.0 x1
|
| Vídeo onboard |
1 x porta RGB (D-Sub), suportando uma resolução máxima de 1920x1200;
1 x porta DVI-D, suportando uma resolução máxima de 1920x1200
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 - 4k
Para abertura de resolução 4k é necessário processador Core i7.
* Suporte para a versão HDMI 1.4a.
1 x porta Display Port, suportando uma resolução máxima de 4096x2304 - 4k
Para abertura de resolução 4k é necessário processador Core i7.
|
| SATA integrado |
• Chipset Intel Z97 Express
6 portas SATA 6Gb/s (SATA1~6)
1 porta M.2 port*
A porta M.2 suporta módulo M.2 SATA 6Gb/s
A porta M.2 suporta módulo M.2 PCIe com velocidade até 10Gb/s**
A porta M.2 suporta módulo de 4.2cm/ 6cm/ 8cm de comprimento
Suporta RAID 0, RAID1, RAID 5 e RAID 10***
Suporta as tecnologias Intel Smart Response, Intel® Rapid Start e Intel Smart Connect****
* As portas SATA5 e SATA6 não estarão disponíveis quando se instalar um módulo na porta M.2.
** MA interface M.2 PCIe somente suporta a opção ROM na UEFI, NÃO suporta a opção Legacy para ROM.
*** A interface M.2 PCIe não suporta RAID 0, RAID1, RAID 5 nem RAID 10.
**** Suporta processadores Intel Core em Windows 7 e Windows 8/ 8.1
|
| Áudio |
Codec Realtek® ALC1150 ;
Audio de 7.1 canais de Alta Definição;
|
| LAN |
controlador Killer E2205 Gigabit LAN *
O Killer Network Manager só está disponível para Windows 7 e Windows 8/8.1 atualmente. Os drivers suportados para outros sistemas operativos estarão no website se forem fornecidos pelo fabricante.
|
| Multi-GPU |
Suporta a tecnologia de 3 vias AMD® CrossFire™*
Suporta a tecnologia de 2 vias NVIDIA® SLI™
Suporta Windows 7 e Windows 8/8.1
|
| Conectores internos |
1 conector de energia ATX de 24 pinos
1 conector de energia ATX 12V de 8 pinos
6 conectores SATA 6Gb/s
1 porta M.2
2 conectores USB 2.0 (Suporta 4 portas USB 2.0 adicionais)
1 conector USB 3.0 (Suporta 2 portas USB 3.0 adicionais)
2 conectores de ventilador CPU de 4 pinos
3 conectores de ventilador do sistema de 4 pinos
1 conector para módulo TPM
1 conector para porta serial
1 conector de áudio de painel frontal
1 conector de energia direta para o áudio
2 conectores de painel do sistema
1 conector Chassis Intrusion
1 jumper Clear CMOS
1 interruptor de energia para Audio
1 LED de 2 dígitos de código para decifrar problemas
|

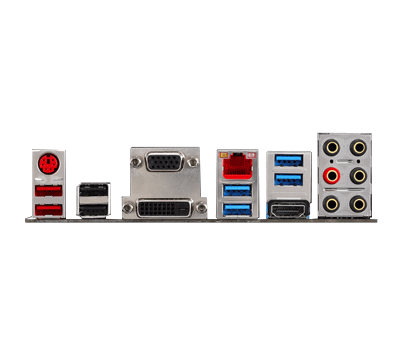

| Portas traseiras |
1 porta combo teclado/mouse PS/2
1 porta LAN (RJ45)
4 portas USB 2.0
4 portas USB 3.0
1 conector para VGA
1 conector para DVI-D connector
6 jaques de áudio OFC
1 porta HDMI com suporte para resolução máxima de 4096X2304@24Hz/ 2560X1600@60Hz/ 3840X2160@60Hz/1920X1200@60Hz
|
| BIOS |
O BIOS da placa-mãe tem a função BIOS "Plug & Play" que detecta os dispositivos periféricos e placas de expansão automaticamente;
A placa-mãe tem a função Desktop Management Interface(DMI) que registra as especificações da placa. ;
|
| USB |
Intel Z97 Express ;
6 portas USB 3.0 (4 portas no painel traseiro, 2 portas disponíveis através dos conectores USB 3.0 internos);
8 portas USB 2.0 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB 2.0 internos*).
|
| Interface de Armazenamento |
4 x SATA 6Gb/s connectors (SATA3 0~SATA3 3);
2 x SATA 3Gb/s connectors (SATA2 4~SATA2 5).
|
| Dimensões |
Formato ATX 12". x 9.6". (30.5 cm x 24.4 cm)
|
| Montagem |
9 furos de fixação.
|
